Zámkové (clickové) spoje představují jeden z nejkritičtějších konstrukčních prvků moderních plovoucích podlah.
Přestože jsou v marketingové komunikaci často redukovány na jednoduché slogany typu „rychlá montáž“, „pevný zámek“ nebo „voděodolné spojení“, z technického hlediska se jedná o vysoce namáhaný mechanický uzel, který zásadním způsobem ovlivňuje dlouhodobou funkčnost a životnost celé podlahové konstrukce.

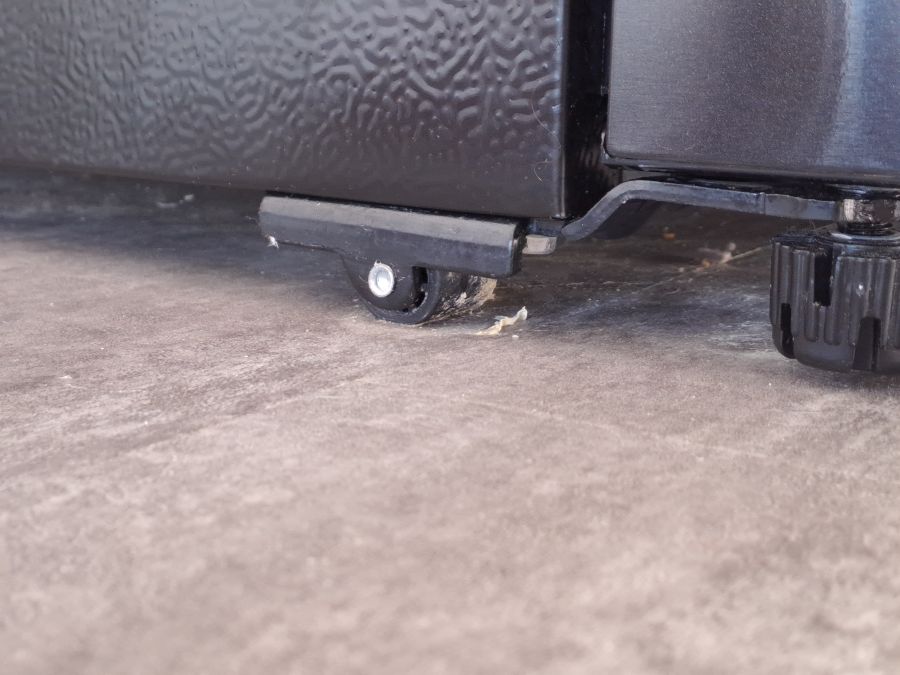

Foto: Extrémní zátěž pro zámkové spoje lamel
Zámek neslouží pouze jako montážní prvek. V provozu funguje jako primární přenosová cesta mechanických sil, dilatačních napětí a deformací vyvolaných teplotními změnami, vlhkostí i bodovým zatížením. Kvalita a geometrie spoje tak rozhodují o tom, zda bude podlaha po letech bez spár, vrzání a rozpojování dílců.
Typologie zámkových systémů
Angle / Fold systémy
Angle systémy patří mezi nejrozšířenější řešení u laminátových, SPC i hybridních podlah. Princip spočívá v naklopení lamely pod úhlem (typicky 20–30°) a jejím následném zaklapnutí do protikusu. Výsledkem je relativně dlouhá styčná plocha, která umožňuje příznivé rozložení sil ve vertikálním i horizontálním směru.
Nevýhodou je vysoká citlivost na geometrickou přesnost. I malé odchylky v profilu, lokální deformace jádra nebo přítomnost nečistot mohou vést k neúplnému dosednutí. To se následně projeví zvýšeným namáháním hran a postupnou únavou spoje.
Push systémy
Push systémy umožňují montáž bez naklápění, obvykle pouhým zatlačením dílce shora nebo z boku. Přinášejí vyšší ergonomii a rychlost pokládky, avšak často pracují s kratší zámkovou geometrií a menší styčnou plochou.
Z mechanického hlediska to znamená vyšší koncentraci napětí v oblasti zámku, zejména při bodovém zatížení. Tyto systémy jsou proto citlivější na kvalitu podkladu, tuhost podložky a přesné dodržení instalačních podmínek.
Hybridní a vícesměrné systémy
Moderní konstrukce kombinují principy angle i push řešení a snaží se optimalizovat montáž i provozní odolnost. Vyžadují však vysokou přesnost frézování a homogenní materiál jádra. Malé výrobní odchylky mohou významně ovlivnit funkčnost spoje.
Mechanika zatížení zámkového spoje
Veškeré provozní zatížení – chůze, hmotnost nábytku, lokální tlak těžkých předmětů i krátkodobé dynamické rázy – je v plovoucím podlahovém systému přenášeno z nášlapné vrstvy přes jednotlivé lamely právě do zámkových spojů. Ty tak nepůsobí pouze jako geometrický prvek zajišťující vzájemnou polohu dílců, ale fakticky představují hlavní nosnou a přenosovou strukturu celé podlahové plochy. V místě spoje se koncentrují jak síly vznikající při zatížení shora, tak i vnitřní napětí vyvolaná vzájemným pohybem lamel, teplotní dilatací a interakcí s podložkou a podkladem.
Zámky jsou proto současně vystaveny kombinaci tlakového namáhání v kontaktních plochách, smykového napětí působícího v rovině spoje, ohybových momentů vznikajících při lokálním průhybu lamely a cyklického dynamického zatížení generovaného chůzí nebo pojízdným nábytkem. Tyto složky nepůsobí izolovaně, ale superponují se v čase i prostoru, přičemž jejich výsledkem je složitý stav napjatosti s proměnlivým směrem i velikostí hlavních napětí.
Z mechanického hlediska se tak jedná o typické víceosé (multiaxiální) a současně únavové namáhání, které je výrazně náročnější než jednoduché tahové nebo smykové zkoušky běžně používané v laboratorních podmínkách. Zatímco laboratorní testy zpravidla hodnotí krátkodobou mezní pevnost při jednom dominantním směru zatížení, reálný provoz vystavuje zámky dlouhodobé kombinaci malých, avšak opakovaných deformací. Právě tyto kumulativní mikroposuny a napěťové cykly jsou rozhodující pro postupnou degradaci spoje a určují jeho skutečnou životnost.
Bodové zatížení jako kritický scénář
Nejkritičtější provozní stav představuje bodové zatížení, typicky od nohou nábytku, úzkých podpatků, spotřebičů nebo kolečkových židlí. V těchto případech je celková síla přenášena na velmi malou kontaktní plochu, což vede k výraznému nárůstu měrného tlaku. Lokální napětí tak může být řádově vyšší než při rovnoměrném plošném zatížení, přestože celková hmotnost zatěžujícího předmětu zůstává stejná.
Takto koncentrovaná síla způsobuje lokální průhyb lamely, která se z mechanického hlediska chová jako tenkostěnný nosník uložený na pružném podkladu. V místě zatížení vzniká ohybový moment a smykové síly, které jsou přenášeny do nejbližších zámkových spojů. Zámek je následně namáhán kombinací tlaku a tahu – horní část profilu má tendenci se rozevírat, zatímco spodní část je vystavena zvýšenému kontaktnímu tlaku a lokální kompresi materiálu.
U velmi tuhých, tzv. rigidních podlah s vysokým modulem pružnosti jádra dochází pouze k omezené redistribuci zatížení do okolní plochy. Materiál absorbuje minimum energie deformací, a většina zatížení se proto přenáší přímo do geometricky nejslabších míst, tedy do oblasti zámků. Výsledkem je cyklické mikrootevírání spoje na horní hraně a současné zvyšování tlakového napětí ve spodní části zámkového profilu. Tento opakovaný mechanismus vede k postupné plastické deformaci, vymačkávání kontaktních ploch a ztrátě přítlaku mezi lamelami.

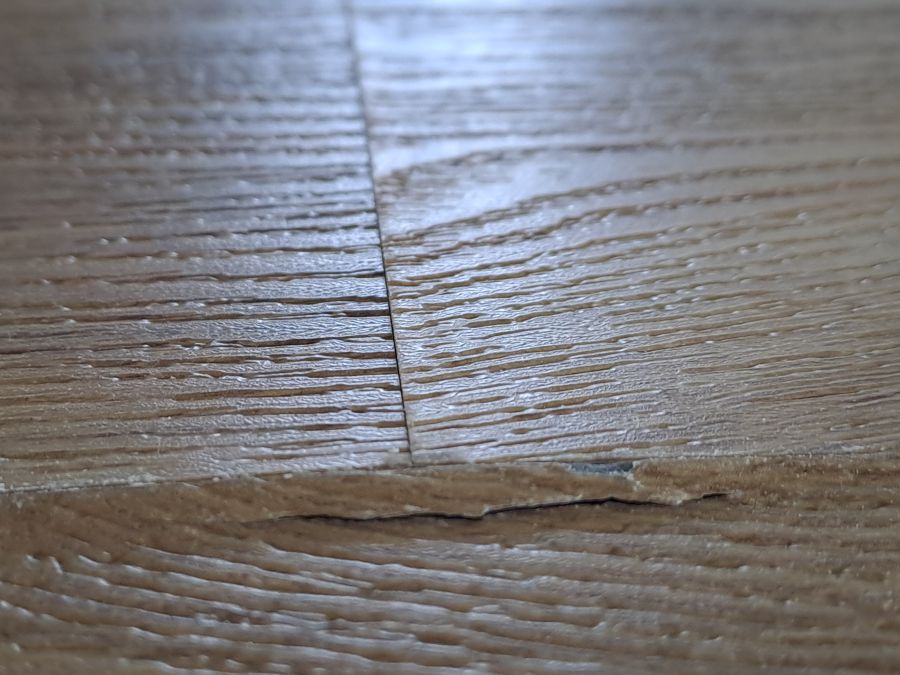

Z dlouhodobého hlediska se tak i velmi malé, jednotlivě nepozorovatelné deformace kumulují. Dochází ke snižování třecí síly v kontaktu, k růstu vůlí a ke vzniku mikropohybů mezi dílci. Ty se následně projeví viditelnými spárami, vrzáním nebo odlupováním hran. Bodové zatížení proto představuje jeden z hlavních iniciačních mechanismů poruch zámkových spojů a v praxi bývá rozhodujícím faktorem limitujícím skutečnou životnost plovoucí podlahy.
Mikrodeformace a únava materiálu
Materiály používané v jádrech moderních plovoucích podlah – zejména PVC kompozity, SPC a WPC směsi nebo dřevovláknité desky typu HDF – nevykazují čistě elastické chování, ale typické viskoelastické vlastnosti polymerních a kompozitních systémů. Jejich mechanická odezva je proto závislá nejen na velikosti zatížení, ale i na době jeho působení a počtu zatěžovacích cyklů.
Při krátkodobém zatížení převažuje elastická složka deformace, která je po odlehčení převážně vratná. Jakmile však zatížení působí dlouhodobě nebo se periodicky opakuje, začíná se uplatňovat viskózní složka materiálového chování. Dochází k časově závislé deformaci, označované jako „creep“, při níž se materiál pomalu přetváří i při konstantním napětí. V oblasti zámkových spojů to znamená postupné „sedání“ kontaktních ploch, lokální plastickou deformaci hran a snižování původního přítlaku mezi sousedními lamelami.
Tyto mikrodeformace se pohybují v řádu setin milimetru a zůstávají pro uživatele dlouhou dobu nepozorovatelné. Z hlediska funkce spoje jsou však zásadní. I velmi malé změny geometrie vedou ke zmenšení skutečné styčné plochy, poklesu tření a vzniku mikrovůlí. Zámek tak ztrácí schopnost efektivně přenášet smykové síly a jednotlivé dílce se při zatížení začínají nepatrně pohybovat vůči sobě.
Současně s creepem probíhá v materiálu další degradační mechanismus – únava. Opakované cyklické zatěžování, i při napětích výrazně pod mezí pevnosti, způsobuje postupnou iniciaci a růst mikrotrhlin. Ty se typicky objevují v místech koncentrace napětí, tedy v ostrých přechodech geometrie zámkového profilu, na tenkých jazycích nebo v oblastech lokálního přepětí vzniklého výrobními tolerancemi. Každý zatěžovací cyklus přispívá k mikroskopickému poškození materiálové struktury, které se kumuluje a postupně snižuje efektivní únosnost spoje.
Tento proces je dále urychlován kombinací teplotních a vlhkostních změn. Teplotní dilatace generují dodatečná tahová a tlaková napětí, zatímco vlhkost může měnit třecí podmínky i mechanické vlastnosti polymerní matrice. Výsledkem je synergický efekt, kdy se creep, únava a environmentální vlivy navzájem zesilují.

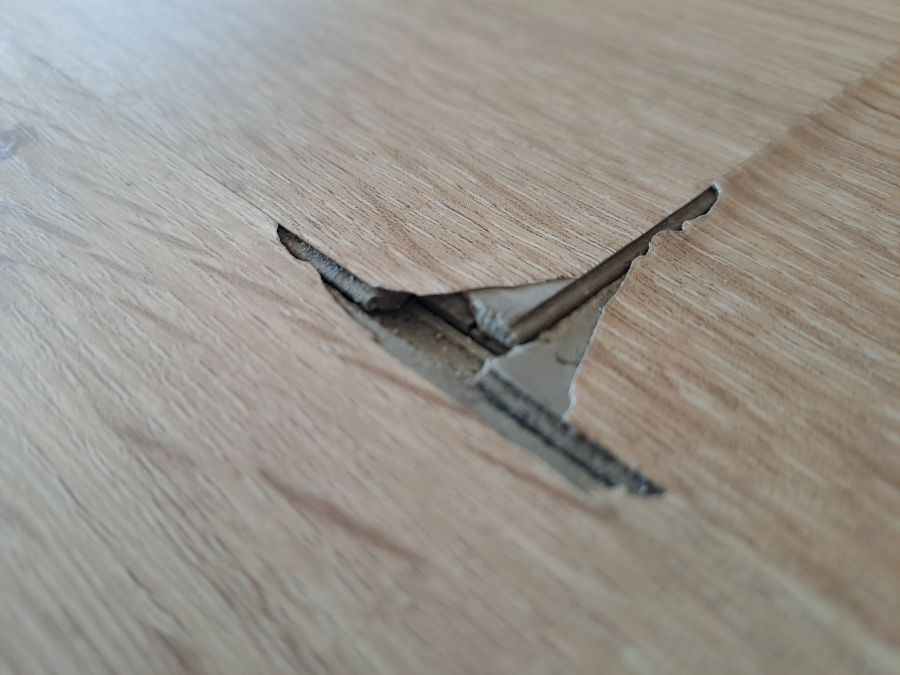

Selhání zámkového spoje proto obvykle nemá charakter náhlého lomu, ale probíhá pozvolně a kumulativně. Nejprve dochází ke ztrátě přítlaku, následně ke vzniku mikropohybů mezi lamelami, které se akusticky projevují vrzáním nebo lupáním. V konečné fázi se objevují viditelné spáry, rozpojování hran či trvalé deformace profilu. Z pohledu dlouhodobé životnosti podlahy jsou tak právě časově závislé mikrodeformace a únavové procesy jedním z rozhodujících mechanismů degradace, přestože v krátkodobých laboratorních testech zůstávají často skryté.
Vliv tloušťky nášlapné vrstvy a konstrukce jádra na namáhání zámků
Mechanické chování plovoucí podlahy není dáno pouze kvalitou samotného zámkového profilu, ale v rozhodující míře také konstrukcí celé lamely, tedy skladbou, tloušťkou a materiálovými vlastnostmi nášlapné vrstvy i jádra. Tyto parametry určují globální tuhost dílce, způsob redistribuce zatížení a velikost sil, které jsou následně přenášeny do zámkových spojů.

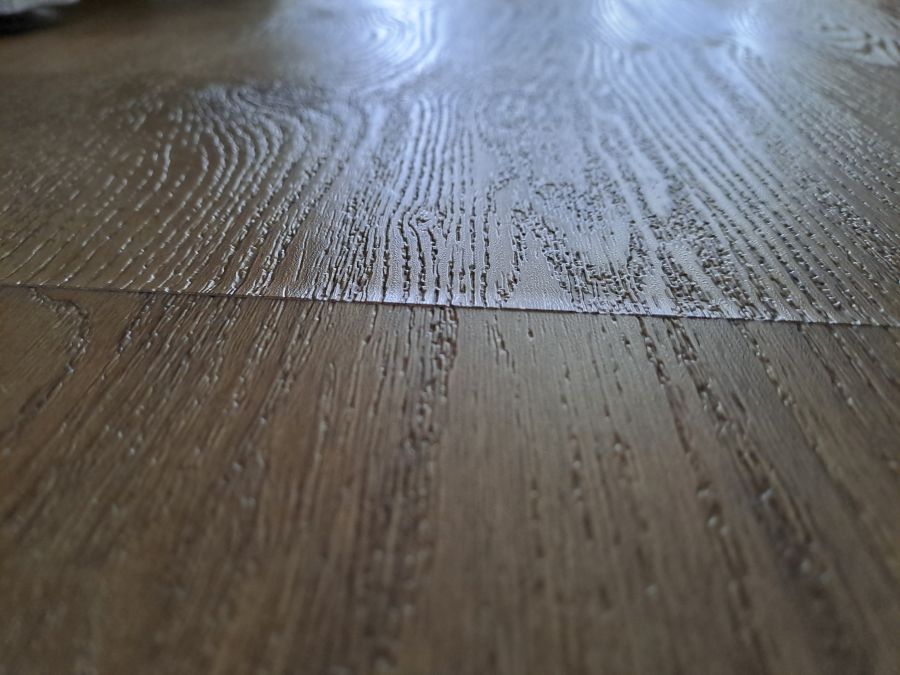

Tloušťka nášlapné vrstvy má sice primárně ochrannou a estetickou funkci, z pohledu mechaniky však působí také jako významný konstrukční prvek ovlivňující ohybovou tuhost lamely. Silnější nášlapná vrstva zvyšuje moment setrvačnosti průřezu a tím i odolnost proti lokálnímu průhybu. Při bodovém zatížení se tak napětí efektivněji rozkládá do širší oblasti a část energie se rozptýlí v ploše samotné lamely, místo aby byla koncentrována v bezprostřední blízkosti zámku.
Naopak u tenkých konstrukcí dochází k rychlejšímu lokálnímu prohnutí dílce a k přímějšímu přenosu zatížení do jádra a zámkového spoje. Výsledkem je vyšší koncentrace napětí, větší ohybové momenty v oblasti profilu a rychlejší akumulace únavového poškození. Tento efekt přitom bývá často přehlížen, protože tloušťka nášlapné vrstvy je v marketingové komunikaci spojována téměř výhradně s odolností proti oděru či poškrábání, nikoliv s její rolí v celkové statice systému.
Neméně důležitým faktorem je samotné jádro podlahy, které určuje globální modul pružnosti a schopnost konstrukce absorbovat energii. Materiály typu SPC s vysokým obsahem minerální složky se vyznačují vysokou tuhostí, malou stlačitelností a velmi dobrou rozměrovou stabilitou. Tyto vlastnosti jsou výhodné z hlediska dilatační stability, avšak současně omezují schopnost materiálu disipovat energii deformací. Při zatížení se proto větší část sil přenáší přímo do zámkových spojů, kde vznikají vyšší špičková napětí.
Měkčí vinylová nebo kompozitní jádra se naproti tomu chovají poddajněji a část mechanické energie absorbují lokální deformací. Tím dochází k určitému „tlumení“ zatížení a ke snížení extrémních napěťových špiček v oblasti zámku. Přestože mohou vykazovat větší celkový průhyb, z hlediska únavové životnosti spoje mohou být v některých provozních scénářích mechanicky příznivější.
Významnou roli hraje rovněž celková tloušťka lamely. Z pohledu teorie ohybu roste ohybová tuhost přibližně s třetí mocninou tloušťky průřezu, což znamená, že i relativně malé navýšení tloušťky může vést k výraznému snížení deformací a namáhání zámků. Silnější lamely tak lépe rozkládají zatížení do plochy a generují nižší ohybové momenty v místě spoje.
Z těchto důvodů nemusí tenké profily vybavené masivním nebo agresivně tvarovaným zámkem vykazovat lepší dlouhodobé chování než konstrukčně vyvážené, celkově tužší lamely s optimalizovanou geometrií spoje. Odolnost podlahy totiž není dána pouze „silou zámku“, ale komplexní interakcí všech vrstev a jejich materiálových vlastností. Konstrukce lamely jako celek tak představuje klíčový faktor určující skutečné provozní zatížení zámkových spojů i celkovou životnost systému.
Celý článek najdete v časopise DOMO 2/2026, který si můžete prohlédnout i online ZDE.
